又 名：
環(huán)氧富鋅漆、富鋅環(huán)氧防護涂料、環(huán)氧富鋅面漆、環(huán)氧含鋅底漆、環(huán)氧灰色底漆
| UN號： | 1263 |
| 型號： | H06-1-1 | |
| 顏色： | 灰色 | |
| 品牌： | 本洲涂料 | |
| 外觀： | 表面平整光滑 | |
| 混合比率： | 主劑：固化劑=10:1 | |
| 危險貨物編號： | 33646 | |
| 有機溶劑揮發(fā)量： | 64標米3 |
環(huán)氧富鋅底漆（epoxy zinc-rich primer）由環(huán)氧樹脂、鋅粉為主要原料，增稠劑、填料、助劑、溶劑等組成的特種涂料。
特 性：
●防腐性能好，附著力強。
●漆膜中鋅粉含量高，具有陰極保護作用。
●其厚膜在15-25um時進行焊接，當電焊切割時燒損面積小，不影響焊接性能。
●耐水性、耐油性和耐溶劑性能好。
用 途：
重防腐涂層的配套底漆，有陰極保護作用，適用于儲罐、集裝箱、鋼結構、鋼管、海洋平臺、船舶、海港設施以及惡劣防腐蝕環(huán)境的底涂層等。
![K~6YJDY_04CF0$C1L]NH2J8.jpg](ueditor/asp/upload/image/20170223/14878262581670545.jpg "K~6YJDY_04CF0$C1L]NH2J8.jpg")
技術參數：
| 在容器中狀態(tài) | 攪拌混合后無硬塊，呈均勻狀態(tài) | |||
| 附 著 力 | 一級 | 標準指標：GB/T1720-1979（89）） | ||
| 耐鹽水性 | 不開裂 | 不起泡 | 不脫落 | （標準指標：GB/T9274-88） |
| 耐 酸 性 | 不開裂 | 不起泡 | 不脫落 | （標準指標：GB/T9274-88） |
| 耐 堿 性 | 不開裂 | 不起泡 | 不脫落 | （標準指標：GB/T9274-88） |
| 柔 韌 性 | 1mm | （標準指標：GB/T1731-1993） | ||
| 干燥時間 | 表干≤1h | 實干≤24h | （標準指標：GB/T1728-79） | |
| 表面處理： |  |
| 鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um. | |
| 電工工具除銹達到St3級。 | |

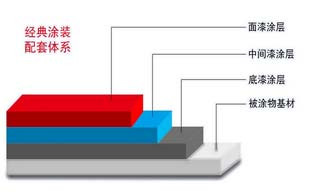

| 前道配套： | |
| 直接涂裝在除銹質量達到Sa2.5級的鋼材表面上，或者涂裝在環(huán)氧可焊漆表面上。 | |
| 后道配套： | |
| 環(huán)氧云鐵中間漆、環(huán)氧面漆；氯化橡膠云鐵中間漆、氯化橡膠面漆；環(huán)氧瀝青漆；丙烯酸聚氨酯面漆；聚氨酯漆；氯磺化中間漆、氯磺化面漆；氟碳中間漆、氟碳面漆；醇酸云鐵中間漆、醇酸面漆。 | |
施工參數：
| 推薦膜厚:60-80um | 涂覆面積： 4-6m2/kg | 建議涂裝道數：2~3道 | ||
| 儲存溫度：-10~40℃ | 施工溫度：5～40℃ | 試用期： 6h | ||
| 施工方式： | 刷涂 | 空氣噴涂 | 滾涂均可 | |
| 涂裝間隔: | 底材溫度℃ | 5-10 | 15-20 | 25-30 |
| 較短間隔h | 48 | 24 | 12 | |
| 較長間隔不超過7天 | ||||
| 底材溫度須高于露點3℃以上，當底材溫度低于5℃時，漆膜不固化，不宜施工。 | ||||
| 甲組份開桶后，必須攪拌均勻，然後在攪拌下按配比要求將乙組倒入甲組份中，充分混合均勻，靜置，熟化30min后，加適量稀釋劑，調至施工粘度。 | ||||
注意事項：
●本產品與大多數富鋅漆一樣，長期暴露漆膜會出現鋅鹽，在涂下道油漆前必須清潔，否則會影響層間附著力。
●在高溫季節(jié)施工時，易發(fā)生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
●本產品應有專業(yè)的涂裝操作人員根據產品包裝或本手冊上的說明使用。
●涂覆和使用本產品的一切工作都必須根據各種有關的國家衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
●如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
運輸貯存：
產品應存放在陰涼通風處，防止日光直接照射，并隔絕火源，遠離熱源的庫房內。
產品在運輸時，應防止雨淋、日光曝曬，避免碰撞，并應符合交通部門的有關規(guī)定。
安全防護：
●施工場地應有良好的通風設施，油漆工應戴好眼鏡、手套、口罩等，避免皮膚接觸和吸入漆霧。
●施工現場嚴禁煙火。
