又 名:
環(huán)氧云鐵漆,環(huán)氧云鐵底漆,環(huán)氧云母氧化鐵防護涂料,環(huán)氧云鐵防銹漆,環(huán)氧中間漆,環(huán)氧中涂,環(huán)氧云鐵中涂。
UN號: | 1263 | |
型號: | H06-3 | |
顏色: | 灰色、紅褐色 | |
品牌: | 本洲涂料 | |
外觀: | 表面平整光滑 | |
混合比率: | 主劑:固化劑=25:3 | |
危險貨物編號: | 33646 | |
有機溶劑揮發(fā)量: | 64標(biāo)米3 |
環(huán)氧云鐵中間漆(Epoxy micaceous iron oxide intermediate)由環(huán)氧樹脂、云母氧化鐵、防銹顏料、有機溶劑等組成的特種涂料。
特 性:
1.防腐性能好,可手工除銹
2.良好的力學(xué)性能,漆膜堅韌,耐沖擊
3.良好的抗?jié)B透性
4.耐水性、耐酸性、耐堿性和耐溶劑性
5.漆膜附著力好
技術(shù)參數(shù)(部分):
在容器中狀態(tài): | 攪拌混合后無硬塊 | 呈均勻狀態(tài) | ||
附著力: | 一級 | (標(biāo)準(zhǔn)指標(biāo):GB/T1720-1979(89)) | ||
耐鹽水性: | 不開裂 | 不起泡 | 不脫落 | (標(biāo)準(zhǔn)指標(biāo):GB/T9274-88) |
不開裂 | 不起泡 | 不脫落 | (標(biāo)準(zhǔn)指標(biāo):GB/T9274-88) | |
不開裂 | 不起泡 | 不脫落 | (標(biāo)準(zhǔn)指標(biāo):GB/T9274-88) | |
耐彎曲性: | 1mm | (標(biāo)準(zhǔn)指標(biāo):GB/T1731-1993) | ||
干燥時間: | 表干≤1h | 實干≤24h | (標(biāo)準(zhǔn)指標(biāo):GB/T1728-79) |
表面處理: | 前道配套: | 后道配套: |
電工工具除銹達(dá)到St3級。 | 環(huán)氧富鋅漆;無機富鋅漆;無機硅酸鋅漆;環(huán)氧封閉漆 | 環(huán)氧面漆氯化橡膠面漆;環(huán)氧瀝青漆;丙烯酸聚氨酯面漆;聚氨酯漆;氯磺化面漆;氟碳面漆;醇酸面漆。 |
鋼材表面噴砂處理至Sa2.5級,表面粗糙度30um-75um。 |
施工參數(shù):

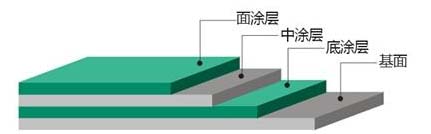

推薦膜厚: | 60-80um | ![]() | ||
涂覆面積: | 4-6m2/kg | |||
建議涂裝道數(shù): | 2~3道 | |||
儲存溫度: | -10~40℃ | |||
施工溫度: | 5~40℃ | |||
試用期: | 6h | |||
施工方式: | 刷涂 | 空氣噴涂 | 滾涂均可 | |
涂裝間隔 : | 底材溫度℃ | 5-10 | 15-20 | 25-30 |
較短間隔h | 48 | 24 | 12 | |
較長間隔不超過7天。 | ||||
底材溫度須高于露點3℃以上,當(dāng)?shù)撞臏囟鹊陀?℃時,漆膜不固化,不宜施工。 | ||||
甲組份開桶后,必須攪拌均勻,然後在攪拌下按配比要求將乙組倒入甲組份中,充分混合均勻,靜置,熟化30min后,加適量稀釋劑,調(diào)至施工粘度。 |
運輸貯存: | 安全防護: |
產(chǎn)品應(yīng)存放在陰涼通風(fēng)處,防止日光直接照射,并隔絕火源,遠(yuǎn)離熱源的庫房內(nèi)。 | 施工現(xiàn)場嚴(yán)禁煙火。 |
產(chǎn)品在運輸時,應(yīng)防止雨淋、日光曝曬,避免碰撞,并應(yīng)符合交通部門的有關(guān)規(guī)定。 | 施工場地應(yīng)有良好的通風(fēng)設(shè)施,油漆工應(yīng)戴好眼鏡、手套、口罩等,避免皮膚接觸和吸入漆霧。 |
用 途:
適用于儲罐、集裝箱、鋼結(jié)構(gòu)、鋼管、海洋平臺、船舶、海港設(shè)施以及惡劣防腐蝕環(huán)境的涂裝??勺鳛榄h(huán)氧富鋅漆,無機富鋅漆的中間漆和封閉漆,也可直接噴涂在經(jīng)表面處理鋼材上作為防銹底漆。
注意事項:
●在高溫季節(jié)施工時,易發(fā)生干噴,為避免干噴可用稀釋劑調(diào)整至不干噴為止。
●本產(chǎn)品應(yīng)有專業(yè)的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
●涂覆和使用本產(chǎn)品的一切工作都必須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
●如果對本產(chǎn)品是否使用有疑問,請與本公司技術(shù)服務(wù)部門查詢詳情。
